Κόπτης λοξότσιων

Το Zhongyeda Chamfering Cutter έχει επίσης ένα πλούσιο υλικό. Οι κοπτήρες λοξοτόπων από χάλυβα υψηλής ταχύτητας έχουν καλή αντοχή και απόδοση κοπής καθώς και υψηλή ανθεκτικότητα. Η τιμή είναι σχετικά χαμηλή. Χρησιμοποιούνται ευρέως στη λοξότμηση των συνηθισμένων μετάλλων και των μη μεταλλικών υλικών, όπως κράματα αλουμινίου, κράματα χαλκού και ξύλο. Οι κόπτες λοξοτόπων από τσιμεντοειδές καρβίδιο έχουν εξαιρετικά υψηλή σκληρότητα και ισχυρή αντοχή στη φθορά. Μπορούν να αντέξουν υψηλότερες ταχύτητες κοπής και μεγαλύτερες δυνάμεις κοπής. Είναι κατάλληλα για επεξεργασία υλικών με υψηλότερη σκληρότητα, όπως ο χάλυβας, και αποδίδουν καλά στην εκδήλωση με υψηλές απαιτήσεις ακρίβειας και υψηλής ποιότητας επιφάνειας.

Από την άποψη της λειτουργίας, ο κοπτήρας λοξοτόπων διαδραματίζει σημαντικό ρόλο. Από τη μία πλευρά, μπορεί να αφαιρέσει τα burrs και τις αιχμηρές γωνίες στην άκρη του τεμαχίου, καθιστώντας την άκρη ομαλή και στρογγυλεμένη, η οποία όχι μόνο βελτιώνει την ποιότητα εμφάνισης του τεμαχίου, αλλά και αποτελεσματικά αποφεύγει τις γρατζουνιές και άλλους τραυματισμούς στον χειριστή κατά τη διάρκεια της επακόλουθης χρήσης. Από την άλλη πλευρά, η λοξότμηση μπορεί να βελτιώσει την απόδοση της συναρμολόγησης του τεμαχίου. Για παράδειγμα, στη συναρμολόγηση των μηχανικών τμημάτων, η λοξή άκρη είναι ευκολότερη στην τοποθέτηση μεταξύ των τμημάτων, μειώνοντας την αντίσταση της συναρμολόγησης και τη βελτίωση της ακρίβειας και της αποτελεσματικότητας της συναρμολόγησης. Επιπλέον, σε ορισμένες ειδικές τεχνολογίες επεξεργασίας, η λοξοτομία μπορεί επίσης να δημιουργήσει καλύτερες συνθήκες για μεταγενέστερη συγκόλληση, ζωγραφική και άλλες διαδικασίες και να ενισχύσει την αντοχή σύνδεσης και την προσκόλληση επικάλυψης.

Είτε κατά την επεξεργασία μηχανικών τμημάτων ακριβείας είτε στην καθημερινή παραγωγή προϊόντων υλικού και ξύλου, τα μαχαίρια λοξοτόπων έχουν γίνει σημαντικά εργαλεία για την επίτευξη της επεξεργασίας λεπτών άκρων και τη βελτίωση της ποιότητας των προϊόντων με τη μοναδική δομή τους, διαφορετική επιλογή υλικού και ισχυρές λειτουργίες.

1.

Χαρακτηριστικά: Υπάρχει μόνο μία κοπτική άκρη, η δύναμη κοπής είναι μικρή και η επιφάνεια κοπής είναι σχετικά επίπεδη. Είναι κατάλληλο για επεξεργασία τεμαχίων εργασίας με υψηλές απαιτήσεις για την κοπή της επιφάνειας και των αυστηρών απαιτήσεων ακρίβειας, όπως τα μέρη του οργάνου ακριβείας, τα ηλεκτρονικά εξαρτήματα κλπ. Ωστόσο, δεδομένου ότι υπάρχει μόνο μία αιχμή, είναι εύκολο να φορέσει, η διάρκεια ζωής είναι σχετικά σύντομη και η ταχύτητα κοπής είναι αργή και η απόδοση επεξεργασίας είναι χαμηλή.

Εφαρμοστέα σενάρια: Χρησιμοποιείται συνήθως για τη λοξοτομία προς μία κατεύθυνση, όπως η λοξότμιση των άκρων ορισμένων μικρών τμημάτων ή η λοξότμηση με υψηλές απαιτήσεις για συγκεκριμένες γωνίες και ακρίβεια.

2.

Χαρακτηριστικά: Διαθέτει δύο άκρες κοπής και μπορεί να επεξεργαστεί ταυτόχρονα τα Chamfers σε δύο κατευθύνσεις. Σε σύγκριση με τους κόφτες λοξοτόπων με μία άκρη, έχει υψηλότερη ταχύτητα και αποτελεσματικότητα επεξεργασίας, μπορεί να μειώσει αποτελεσματικά τον χρόνο επεξεργασίας και να βελτιώσει την αποτελεσματικότητα της παραγωγής.

Εφαρμοστέα σενάρια: Είναι κατάλληλο για καταστάσεις όπου δύο αντίθετες επιφάνειες του τεμαχίου πρέπει να ληφθούν ταυτόχρονα, όπως τα δύο άκρα ορισμένων τμημάτων του άξονα ή τα γειτονικά δύο πλευρές των ορθογώνιων τμημάτων.

3.

Χαρακτηριστικά: Μπορεί να ολοκληρώσει τα καθήκοντα πολλαπλών επιφανειών κοπής ταυτόχρονα, το φαινόμενο κοπής είναι πιο ιδανικό και η αποτελεσματικότητα της επεξεργασίας βελτιώνεται σημαντικά. Ωστόσο, λόγω της σχετικά περίπλοκης δομής και των υψηλών απαιτήσεων της διαδικασίας παραγωγής, το κόστος επεξεργασίας είναι επίσης υψηλό.

Εφαρμοστέα σενάρια: Χρησιμοποιείται συχνά για ορισμένα τεμάχια εργασίας με πιο περίπλοκα σχήματα που χρειάζονται πολλαπλές επιφάνειες ταυτόχρονα, όπως κοιλότητες μούχλας, σύνθετα μηχανικά μέρη κ.λπ.

4.

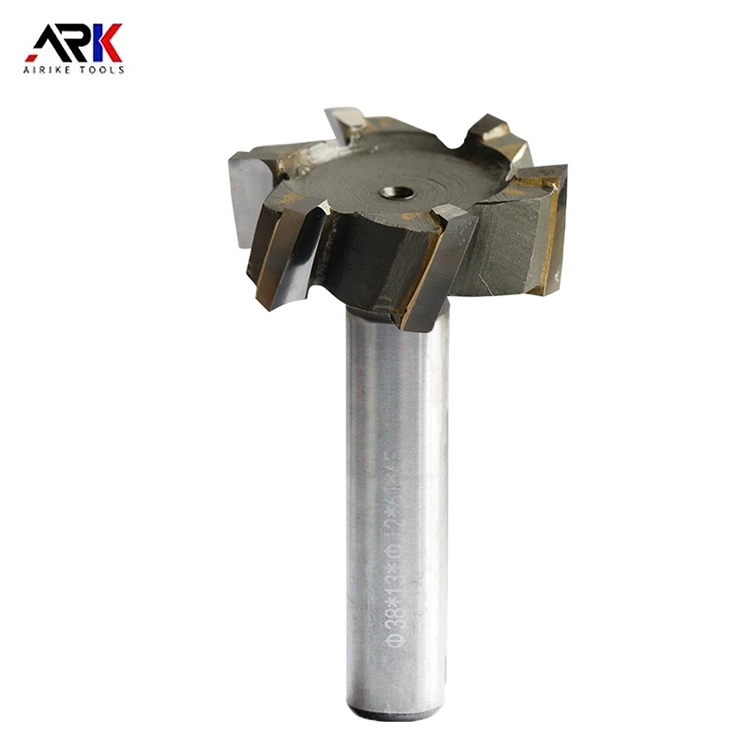

Χαρακτηριστικά: Ονομάζεται επίσης κόπτης πολλαπλών δοντιών, με μεγάλο βάθος επεξεργασίας, μια ομαλή διαδικασία κοπής και μπορεί να αντέξει τις μεγάλες δυνάμεις κοπής. Λόγω του μεγάλου αριθμού των άκρων, το ποσό κοπής που μοιράζεται από κάθε άκρη είναι σχετικά μικρό, οπότε η φθορά του εργαλείου είναι σχετικά ομοιόμορφη και η διάρκεια ζωής είναι μεγάλη.

Εφαρμοστέα σενάρια: Κατάλληλα για τη λοξοτομία των οπών μεγαλύτερης διαμέτρου και των σεναρίων μαζικής παραγωγής με υψηλές απαιτήσεις απόδοσης επεξεργασίας, όπως η λοξοτομία των οπών σε μπλοκ κυλίνδρων αυτοκινήτων.

5.

Χαρακτηριστικά: Αποτελείται από μια γραμμή εργαλείων, μια λεπίδα και ένα ελαστικό κλειστό αυλάκι. Το μπροστινό άκρο είναι ένας οδηγός εισόδου οπών, το μπροστινό άκρο της λεπίδας είναι 45 μοίρες, το εσωτερικό άκρο είναι 33 μοίρες και η εγκοπή είναι 6 μοίρες. Είναι εύκολο να σφίγγουμε και μπορεί να χρησιμοποιηθεί σε όλους σχεδόν τον περιστροφικό εξοπλισμό επεξεργασίας. Έχει ένα ευρύ φάσμα εφαρμογών και μπορεί να επεξεργαστεί τρύπες που κυμαίνονται από 0,8mm έως 25mm. Μπορεί να επεξεργαστεί αποτελεσματικά τα burrs στο πίσω μέρος των οπών και στα διασταυρούμενα τρύπα.

Εφαρμοστέα σενάρια: Χρησιμοποιείται κυρίως για την εκτόξευση και την αφαίρεση των εσωτερικών οπών διαφόρων μηχανικών τμημάτων. Χρησιμοποιείται ευρέως στην επεξεργασία των τμημάτων στην αεροπορία, τη στρατιωτική βιομηχανία, την αυτοκινητοβιομηχανία και άλλες βιομηχανίες, όπως η λοξότμιση των εσωτερικών οπών τοίχων των μπλοκ κυλίνδρων κινητήρα, η λοξότμιση των οπών των κυλίνδρων και των σφαιρών κ.λπ.

6.

Χαρακτηριστικά: Χρησιμοποιώντας περιστρεφόμενες λεπίδες υψηλής ταχύτητας, μέσω ακριβούς δράσης κοπής, για να επιτευχθεί ομαλή μετάβαση και ρύθμιση γωνίας των τεμαχίων εργασίας, με τα πλεονεκτήματα της υψηλής ακρίβειας, της υψηλής απόδοσης, της καλής ασφάλειας κλπ.

Εφαρμοστέα σενάρια: Κατάλληλα για τεμάχια διαφόρων υλικών, συμπεριλαμβανομένων μετάλλων, πλαστικών, κεραμικών κλπ., Χρησιμοποιούνται ευρέως σε αυτοκίνητα, αεροπορικά, ηλεκτρονικά, ιατρικά, νέα ενέργεια, σιδηροδρομικές μεταφορές και άλλες βιομηχανίες, που χρησιμοποιούνται για την απομάκρυνση των burrs στην επιφάνεια των εργασιών και την εκτέλεση λοξοτόπων για τη βελτίωση της ποιότητας και της ζωής των εργαζομένων.

7.

Χαρακτηριστικά: Μπορεί να αντισταθμίσει αυτόματα το πραγματικό περίγραμμα του τεμαχίου και του προγράμματος. Μέσα από τον κυμαινόμενο μηχανισμό του κατόχου εργαλείων, μπορεί να μετακινηθεί κατά μήκος της ανομοιόμορφης άκρης του τεμαχίου εργασίας για επεξεργασία, έτσι ώστε το εργαλείο να έχει αντιστάθμιση ακμής 5-10mm. Η πίεση στην άκρη του τεμαχίου μπορεί να ρυθμιστεί μέσω του μηχανισμού ρύθμισης μέσα στον κάτοχο του εργαλείου. Έχει τα πλεονεκτήματα της συντήρησης, υψηλής τροφοδοσίας και υψηλής ταχύτητας και ομοιόμορφου μεγέθους λοξοτόπων.

Εφαρμοστέα σενάρια: Κατάλληλα για επεξεργασία τεμαχίων εργασίας με ακανόνιστα περιγράμματα και ανομοιογενείς επιφάνειες. Μπορεί να βελτιώσει αποτελεσματικά την ακρίβεια και την αποτελεσματικότητα της επεξεργασίας στην επεξεργασία του CNC και να μειώσει τη χειροκίνητη παρέμβαση.

8. Άλλοι ειδικοί τύποι κοπτικών λοξοτόπων

(1) Κομψτήρες σπειροειδών λοξοτόπων

Χαρακτηριστικά: Με ένα μοναδικό σχέδιο σπείρας λεπίδας, είναι αποτελεσματικό, απότομο και ανθεκτικό. Η εξαιρετική του ευκρίνεια μπορεί να ολοκληρώσει γρήγορα και με ακρίβεια το έργο λοξοτόπων, βελτιώνοντας σημαντικά την αποτελεσματικότητα της παραγωγής. Η ανθεκτικότητά του επεκτείνει σημαντικά τη διάρκεια ζωής του εργαλείου και μειώνει τη συχνότητα και το κόστος αντικατάστασης εργαλείων. Είναι επίσης κατάλληλο για μια ποικιλία υλικών, όπως χαλκός, αλουμίνιο, χάλυβα, ανοξείδωτο χάλυβα, κράμα τιτανίου και σβησμένα υλικά.

Εφαρμοστέα σενάρια: Εκτελεί καλά στην επεξεργασία των εξαρτημάτων του κινητήρα και του συστήματος μετάδοσης στον τομέα της κατασκευής αυτοκινήτων, καθώς και στην επεξεργασία υψηλής ακρίβειας σύνθετων τμημάτων στην αεροδιαστημική και την παραγωγή οργάνων ακριβείας.

(2) Οι ρυθμιζόμενοι κόπτες λοξοτόπων με γωνίες

Χαρακτηριστικά: Η γωνία λοξοτομής μπορεί εύκολα να ρυθμιστεί σε ένα συγκεκριμένο εύρος γωνίας. Για παράδειγμα, ο κόπτης λοξοτομίας τύπου C του Big Daishowa μπορεί να ρυθμιστεί εντός της περιοχής των 5 ° -85 °, το οποίο μπορεί να μειώσει τον αριθμό των εργαλείων που χρησιμοποιούνται στην επεξεργασία και στον χρόνο επεξεργασίας. Ο μικρός κόπτης του κυκλώνα του κυκλώνα έχει επίσης τις τριπλές λειτουργίες των 4 λεπίδων, τη μικρή διάμετρο λεπίδων και τη νέα επίστρωση, η οποία βελτιώνει σημαντικά την αποτελεσματικότητα της επεξεργασίας.

Εφαρμοστέα σενάρια: Είναι κατάλληλο για διάφορα τεμάχια εργασίας και σενάρια επεξεργασίας που πρέπει να λυγίζονται σε διαφορετικές γωνίες και έχουν ισχυρή ευελιξία και ευελιξία.

(3) Εργαλείο μικρο -λοξότσιου

Χαρακτηριστικά: Γενικά, είναι ένα εργαλείο λοξοτόπων εμπρός και πίσω από τσιμεντοειδές καρβίδιο, με πολύ μικρή διάμετρο. Μπορεί επίσης να εκτελέσει εμπρός και πίσω λοξοτομεί σε σύνθετα σχήματα τεμαχίων, το οποίο είναι βολικό για την λοξότμιση των άκρων των τεμαχίων εργασίας σε βαθύτερες θέσεις και το πίσω μέρος των τρύπων. Το μακρύ μέγεθος του λαιμού έχει τυποποιηθεί και η άκρη του εργαλείου είναι συνήθως επικαλυμμένη με νιτρίδιο χρωμίου με υψηλή αντίσταση στη συγκόλληση.

Εφαρμοστέα σενάρια: Χρησιμοποιείται κυρίως για την επεξεργασία μικρών και εξαρτημάτων ακριβείας ή με περιορισμένο χώρο, όπως ηλεκτρονικά εξαρτήματα, μικρο-μηχανικά μέρη κ.λπ.
