Τι είδους εργαλεία διαμαντιών υπάρχουν;

Το Diamond έχει τα πλεονεκτήματα της εξαιρετικά υψηλής σκληρότητας και της αντοχής στη φθορά, τον συντελεστή χαμηλού τριβής, τον υψηλό ελαστικό μέτρο, την υψηλή θερμική αγωγιμότητα, τον συντελεστή χαμηλής θερμικής διαστολής και τη χαμηλή συγγένεια με τα μη σιδηρούχα μέταλλα. Είναι επί του παρόντος ένα υλικό εργαλείων με πολύ υψηλή σκληρότητα. Τι είδους εργαλεία διαμαντιών υπάρχουν; Ας ακολουθήσουμε τον συντάκτη του Zhongyeda για να ρίξετε μια ματιά!

Τύποι εργαλείων διαμαντιών:

Εργαλεία διαμαντιώνδιαιρούνται σύμφωνα με τη δομή του εργαλείου: που χρησιμοποιείται κυρίως για εργαλεία στροφής, κόπτες φρεζαρίσματος, reamers, τρυπάνια, επικαλυμμένα εργαλεία και άλλα μη τυποποιημένα εργαλεία σχηματισμού.

1.

1. Τυπικές λεπίδες: Οι λεπίδες διαμαντιών μεμονωμένα κρυστάλλους χρησιμοποιούνται κυρίως για τόρνους διαμαντιών ενός σημείου ή άλλους τόρνους ακριβείας. Η τραχύτητα της επιφάνειας μπορεί να φτάσει στο RZ0.1-0.05μm κατά την επεξεργασία μη σιδηρούχων μετάλλων. Τα πτερύγια πολυκρυσταλλικών διαμαντιών (PCD) χρησιμοποιούνται γενικά σε τόρνους, κέντρα κατεργασίας κ.λπ., κυρίως για στροφή και βαρετά. Σε σύγκριση με τις παραδοσιακές λεπίδες κράματος, μπορούν να χρησιμοποιηθούν υψηλότερη ταχύτητα τροφοδοσίας και γραμμικής ταχύτητας. Η ζωή των λεπίδων βελτιώνεται επίσης πολύ σε σύγκριση με τις λεπίδες του καρβιδίου. Ταυτόχρονα, το φινίρισμα της επιφάνειας του τεμαχίου που επεξεργάζεται τα PCD Blades μπορεί να φτάσει στο RA0.2 στην καλύτερη περίπτωση.

2. Μη τυποποιημένες λεπίδες: που χρησιμοποιούνται κυρίως για ορισμένες συνθήκες εργασίας με σύνθετες δομές, αυστηρές απαιτήσεις ανοχής και πολύπλοκες διαδικασίες επεξεργασίας. Η χρήση πολυκρυσταλλικών διαμαντιών (PCD) που δεν είναι τυποποιημένα μπορεί να βελτιώσει σημαντικά την αποτελεσματικότητα της επεξεργασίας. Ταυτόχρονα, η χρήση της δομής με σφραγισμένη μηχανική μπορεί να μειώσει το κόστος παραγωγής.

2.

Πολυκρυσταλλικές διαμάντες (PCD) Λεπτές φρεζαρίσματος, με δίσκους κοπής φρεζαρίσματος ήκόπτης φρεζαρίσματοςΟι ράβδοι χρησιμοποιούνται γενικά για τα αεροπλάνα και τα βήματα. Η γραμμική ταχύτητα μπορεί να φτάσει τα 2500-3000m/min. Σε σύγκριση με τις λεπίδες καρβιδίου, η διάρκεια ζωής του εργαλείου αυξάνεται κατά 5-10 φορές. Είναι η επιλογή για μη σιδηρούχο μεταλλικό άλεση επιφάνειας, όπως κεφαλές κυλίνδρων από κράμα αλουμινίου αυτοκινήτων, κιβώτια μοτοσικλετών και επίπεδα μούχλας! Ο λόγος τιμής-απόδοσης είναι πολύ κατάλληλος.

3.

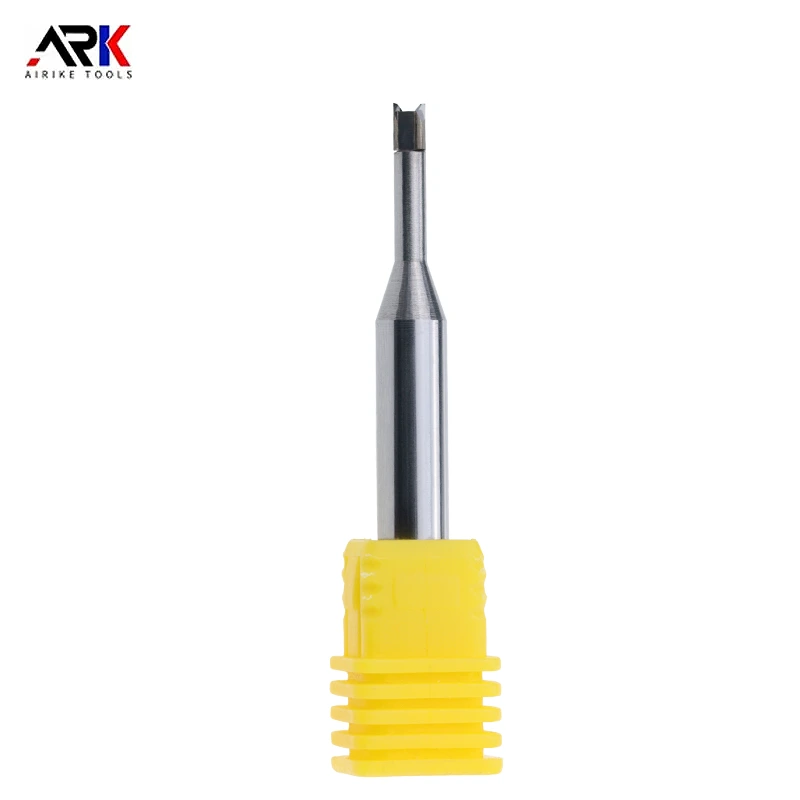

Οι κόπτες φρεζαρίσματος διαμαντιών χωρίζονται σε κόπτες φρεζαρίσματος μεμονωμένων διαμαντιών και πολυκρυσταλλικού διαμαντιού (PCD).

Οι κόπτες φρεζαρίσματος πολυκρυσταλλικού διαμαντιού (PCD) χωρίζονται σε δύο τύπους. Το ένα είναι ένας κόπτης με άλεση του κέντρου, ο οποίος μπορεί να χρησιμοποιηθεί για να διεισδύσει στην επιφάνεια του τεμαχίου κατακόρυφα κατά μήκος του άξονα. Για την άλεση των τεμαχίων που μοιάζουν με pit, η αποτελεσματικότητα θα βελτιωθεί σημαντικά. Το άλλο είναι ένας κόπτης άλεσης που δεν έχει κέντρα. Αυτός ο τύπος κόπτη φρεζαρίσματος γενικά κόβει το τεμάχιο ακτινοβολίας, και τα αφεντικά, τα βήματα, τις επιφάνειες και τα άλλα μέρη μέσω του προγραμματισμού CNC.

4. Diamond Reamer

Το Diamond Reamer, γενικά με βάση το μέγεθος της διαμέτρου, χρησιμοποιεί μια μήτρα κράματος ή μια χάλυβα και ο αριθμός των άκρων κοπής είναι 2 ή περισσότερο.

Αυτός ο τύπος εργαλείου χρησιμοποιείται κυρίως για την επεξεργασία οπών με αυστηρές απαιτήσεις ανοχής και υψηλές απαιτήσεις φινιρίσματος. Τόσο μέσω οπών όσο και τυφλών οπών μπορούν να υποβληθούν σε επεξεργασία. Το φινίρισμα των οπών που επεξεργάστηκαν από αυτόν τον τύπο εργαλείου μπορεί να φτάσει μέχρι το RA0.1.

5. Diamond Drill Bits

Πολυκρυσταλλικό διαμάντι (PCD)Τα τρυπάνια είναι γενικά κατασκευασμένα από υποστρώματα κράματος ή χάλυβα ανάλογα με τη διάμετρο. Πολυκρυσταλλικό διαμάντι (PCD) τρυπάνι τρυπάνι κατευθύνσεις απευθείας στο τεμάχιο εργασίας. Δεν υπάρχουν τρύπες στο ίδιο το τεμάχιο και οι απαιτήσεις ακρίβειας δεν είναι υψηλές. Τα κομμάτια τρυπανιών PCD είναι κατάλληλα μόνο για εξοπλισμό επεξεργασίας επεξεργασίας.

Τα τρυπάνια πολυκρυσταλλικού διαμαντιού (PCD) περιλαμβάνουν κυρίως: κομμάτια τρυπανιών επέκτασης PCD, PCD βήματα τρυπάνι βημάτων PCD, κομμάτια τρυπανιών PCD, PCD επίπεδη κομμάτια τρυπανιών κ.λπ.

6.

Τα εργαλεία επικαλυμμένα με διαμάντια χρησιμοποιούν τη μέθοδο CVD για να καταθέσουν απευθείας μια μεμβράνη διαμαντιών 1-25 μm σε ένα υπόστρωμα όπως τσιμεντοειδές καρβίδιο ή κεραμικά. Μπορούν να χρησιμοποιηθούν για εργαλεία με σύνθετα γεωμετρικά σχήματα και είναι ιδανικά εργαλεία για την επεξεργασία υλικών δύσκολης επεξεργασίας.

Τύποι εργαλείων κατάλληλοι για επικάλυψη: λεπίδες, κόπτες φρεζαρίσματος, κομμάτια τρυπανιών, reamers, σχηματίζοντας κόπτες κ.λπ.

7. Εργαλείο σχηματισμού διαμαντιών

Πολυκρυσταλλικό διαμάντι (PCD)Το εργαλείο σχηματισμού ανήκει στο περιστροφικό εργαλείο. Το πλεονέκτημά του είναι η υψηλή απόδοση επεξεργασίας. Μπορεί να μίλησε ταυτόχρονα πολλαπλές οπές βημάτων και να εξασφαλίσει σχετικά ακριβείς γεωμετρικές ανοχές. Χωρίζεται σε δύο τύπους σύμφωνα με διαφορετικές μεθόδους επεξεργασίας. Το ένα είναι η αξονική επεξεργασία και η διαμόρφωση εφάπαξ. Το άλλο είναι ο προγραμματισμός και η επεξεργασία τροχιάς CNC. Ο κάτοχος εργαλείου έχει λαβή BT, λαβή HSK, ευθεία λαβή κ.λπ.

Οι παραπάνω τύποι εργαλείων διαμαντιών μοιράζονται εδώ. Υπάρχουν πολλοί τύποι εργαλείων διαμαντιών με σημαντικές διαφορές απόδοσης. Υπάρχουν επίσης μεγάλες διαφορές στη δομή, τη μέθοδο προετοιμασίας και το πεδίο εφαρμογής διαφορετικών τύπων εργαλείων διαμαντιών.
